        如今遠距離通信科技的發達產生了越來越多的強大的雷達以及信號收發系統，它們都發射出高強度的電磁波能量。
        鑒于這樣的發明，在電子爆破裝置中的設計的弱電部分很敏感。
        EEDs是一個電啟動裝置，并具有爆炸性和發出令人眼花的光。他們是需要電裝置啟動。
        EEDs應用于如滅火器和汽車安全氣囊的民用應用，但是我們今天文章里討論的是如航空以及武器系統中之一的軍事應用。在軍事系統中，EIDs扮演了多樣的功能，比如火箭推進器，武器和子彈爆炸，推進航天器。這些裝置都對電磁很敏感。干涉源主要來自通信設備的高等級的電磁能量，它可能很偶然的激活一個意想不到的爆炸。
        美國國防部在他們的MIL-HDBK-240參考文檔中闡明了這些信息，確信在EEDs上執行HERO測試是十分有必要的，通過使用的設備的類型。實驗過程和實踐報告。

測試步驟

        通常的步驟 HERO測試遲鈍的暴露，軍火器械對于一個受EME制約的測試監控每一個EID包含軍火可能發生的反應里面。對于大部分的EIDs，響應依據在RF電路的電磁干擾量化引起成為一個發熱器件，甚至裝置里的導火線。
        儀器系統在國防部HERO過程中EID的導火線從RF誘導電流也許被推斷測量溫度升高，重要的參數不是RF感生電流的幅度，而是電流的作用的范圍，它使得導火線的溫度急劇升高。無論如何，它變成可以接受的HERO測試的一個練習去量化EID的響應系統中的電流勝于溫度。等效直流電流對于EID的便利點的統計發射數據，它通常由系統電流給出。

被推薦的測試系統

        EID儀器是HERO測試的特制的。在軍火系統中，它的出現使得 檢測和監控EID的RF響應變得相當的簡單。然而，HERO實驗實際上是綜合動態的，儀器也是綜合并具有挑戰性的。一個典型的HERO儀器系統，在軍用手冊中描述到的包括下面四個基本的單元：
z  一個可以探測RF感應響應的傳感器。
z  一個可以傳輸傳感器數據到接受器或是讀出裝置的傳輸線
z  一個裝備可以傳輸傳感器數據到值得要的測量單元。
z  一個可以持久記錄數據的設備。

本質上，如下的必須的儀器特征：
　　
1，傳感器能夠探測到很小的溫度改變，所以，需要對非常小的熱量聯合它們的溫度。
2，儀器系統，也就是說，傳感器，記錄裝置，它們都有能力偵測到短脈沖（激勵）的響應。
3，傳感器不能改變電磁特征。
4，儀器系統在測試的時候不能改變軍火的電磁特征。
5，儀器系統不能因為EME而改變其電磁特征。
6，儀器系統必須能夠為測試系統持續工作。
7，儀器系統必須相對簡單的進行操作，而且包裝緊湊。

        然而，關于儀器重要的因數它必須足夠靈敏，當系統暴露運行在EME中。
儀器系統不能因為EME而有負面影響。一個所有都基于光纖的系統由傳感器至如Veloce 100的調理器是軍
火HERO測試方法中的首要列入的選項之一。

測試傳感器

        有很多種傳感器測量橋式EIDs的熱敏電阻來做探測器。然而，基于光學傳感器的儀器系統優于傳導型傳感器儀器系統因為軍火系統的有潛在的影響RF特征被消除由于使用絕緣的儀表導線。
       有些傳感器是被EID的導火線直接接觸的。其他的被安置在導火線旁邊（例如，0.003英尺以內）。
基與光學的傳感器可以被直接安置甚至放置在導火線上面而不會改變它內在的電特性以及EM特征。
        另外，傳感器/導火線的位置更加穩定并且很少可能性的改變在外界的影響下。導體的傳感器不能正常的接近，更加不能接觸導火線。
        在傳感器安裝的過程來保證導體傳感器被錯誤的安裝將有特殊的照顧，在放心的位置為了所以他的位置不會因外界影響而改變。
        軍火器械HERO測試的基本步驟將被zui小化，既對EM能量的干擾被建立因使用儀器的包裝還有RF能量對數據通道的耦合。儀器的包裝將越來越小并在測試中的軍火條例下。光遙測量技術將被用于減少信號通道對RF能量的耦合。偏激的照顧可以鍛煉去保證儀器的供給電壓和電流的精密量度而對測試結果沒有任何的改變。儀器方法供提供光纖傳感器和被用的線材，幾乎精確，達到精確，泰然自若的測量。


 FISO可靠的EED測試方案

        FOT-HERO傳感器以及VELOCE-100信號調理器是專門針對HERO的電磁屏蔽和EMC. 光纖溫度傳感器可以對于配合EED，對EMI免疫，實時運轉，具有極快的響應并極其敏感。僅150mil的微
小尺寸，以及他的低發熱量，FOT-HERO傳感器發熱量是幾乎看做是瞬間的。由于FOT-HERO傳感器是基于光纖傳感技術，它固有的對EME有惰性。
        FOT-HERO傳感器規定，故意的，一個極其快的響應時間，更快于275毫秒（上升時間的定義是輸出的10%到90%之間的部分）.獨立的一個周期，傳感器響應時間優于1毫秒，也是故意的。依賴應用，測試條件，必須優于3mA的靈敏度。VELOCE-100系統是由FOT-HERO傳感器提供EED安全測試的獨特參考使用儀器結合。系統實時監控EEDs，當它受到電磁干擾的轟擊的時候。
        FOT-HERO傳感器被露出并可用到，為現場安裝而準備，甚至為安裝在引爆管上。Veloce 100系統的原理是基于白光干涉技術。信號調理器包括一個光源以及一個探測器。對于每個可變的模組，探測器和光源是在內部偶合并光纖走線至信號調理器的前面板，光纖傳感器由一個高穩定的ST類型光偶合器連接。外部延伸線是非常有用的。系統可以高達200K的采樣頻率并且能算出平均的結果，作為測試的必需的。
 應用實例

        對于Veloce 100和FOT-HERO傳感器的一個典型的應用是決定適宜的距離，在兩個坦克和一個誘餌火箭之間，免得引起任何EID的任何偶然活動的干涉。由于系統，軍隊會做出決定，如zui小可以靠近的可以被承認的當前已經制定的約束的距離。軍隊進行機動戰術部隊的評估，命令軍隊車輛做軍事行動接近誘餌火箭和裝載滿或是沒有裝載滿的直升機。誘餌彈發射器裝載滿了CCU-41B和CCU-136A彈藥。在早先的實驗室測試顯示了在彈藥筒里面的磁化系數，所以50米的限制對于任何的VHF無線電波是適當的。這些約束相當的牽制了Tac Eval。所以，QETE被召集除非限制被放松。利用FISO的儀器，彈藥筒被利用并適當的金屬碎箔和閃光彈被修改的而重新建立實際的安裝使得接近可能的。

測試步驟

        測試由收聽特殊給出的距離和功率的頻率組成。如果爆炸發生，距離會隨之增加直到安全極限。

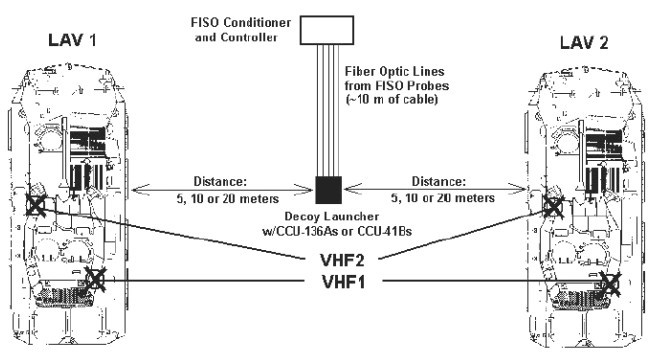

各個類型的帶著)金屬碎箔的彈藥筒武器被插入到誘餌火箭，并且在發射器兩邊的媒介物有5，10甚至20米的距離。彈藥筒武器兩側各25米，總計50米的測試運行著。
一系列的測試頻率結果如下：單位M赫茲
1) 33.2 3) 35.0 5) 41.1 7) 44.6
2) 34.9 4) 39.8 6) 42.4 8) 45.7

度量方法

        每一個測試，在每個完整的20秒內電流被測量并記錄。直到指示器給了一個5秒的標志信號的時候傳輸者不具活性當任何導火線的電流變化。（甚至低于8mA）

結論

        當距發射器5米一系列的測試執行以后，而沒有記錄任何重要的干擾，它令人信服，更長的距離測試將進行。這也是很堅決的，在沒有無線電波以及頻率冒險的存在的情況。只要無線接收裝置被用在運行在一個相似的頻率范圍的TACEVAL并沒有重大的功率影響。
         Veloce系統在VHF頻率下的特殊環境，運行距離的限制減少至可以接受的50米到5米是可以接受的。
